給電部メンテ（最終回）

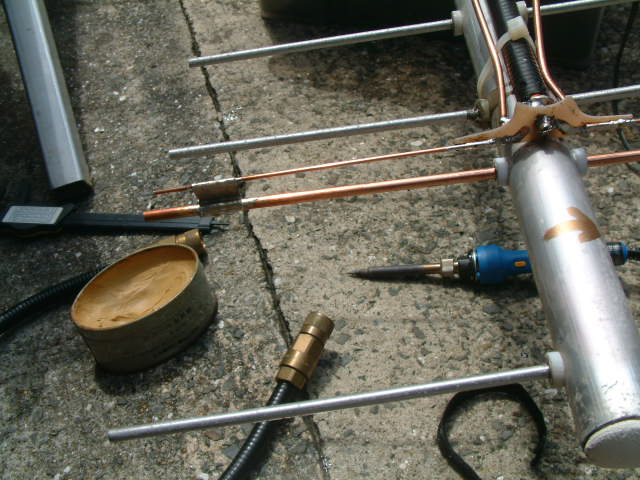

ショートバーの位置をSWR計を見ながら
調整し半田付け作業。 っとその前にFSJ-50B専用の
Nコネ取付けｘ４の作業
数年前まではセンターコンダクターは半田付けだったが、
今年のは割りピンで挟み込み、半田付け不要。
材質も無垢の真鍮からニッケルメッキ品に。
調整する。 SWRが最も低い所で留め、半田付け。
元の（外したRａｄ）の位置が良いのではないかと
外気味に調整してOK
SWRが一番低い中心周波数はRとD1の間隔で
決まってしまっているからどうにもならない。
VSWRは完璧な１：１にならないが、CALのVRを
CW方向に一杯回し、メーターFSを振り切らせて
反射波を測定しても、針１本ほども振れない。
ルトランドアレー社のキット、Ｆ０２５－４３２の
取説では左右のショートバーの間隔＝１３２ミリ
つまり、ブームのセンターから左右６６ミリになる。
その間隔でもSWRは、ほぼ１：１
間隔の違いはフロントローブの
パターンに影響してると思う。単独検証できないので、パス。

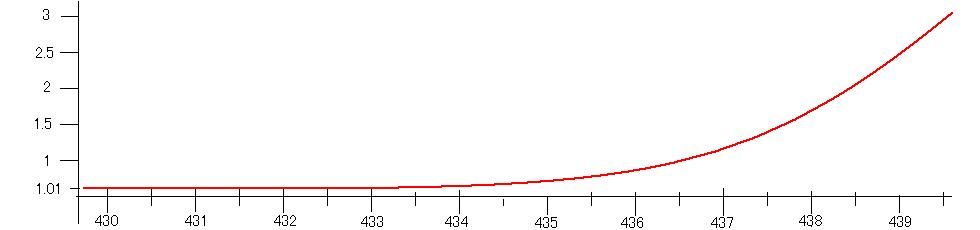

４本ともVSWRは１：１．０５以下に収まった。 ４分配器や同軸リレー接点など多くの接点でロスってしまうので、これくらい追い込まないと、直下プリの威力を発揮させられない。
